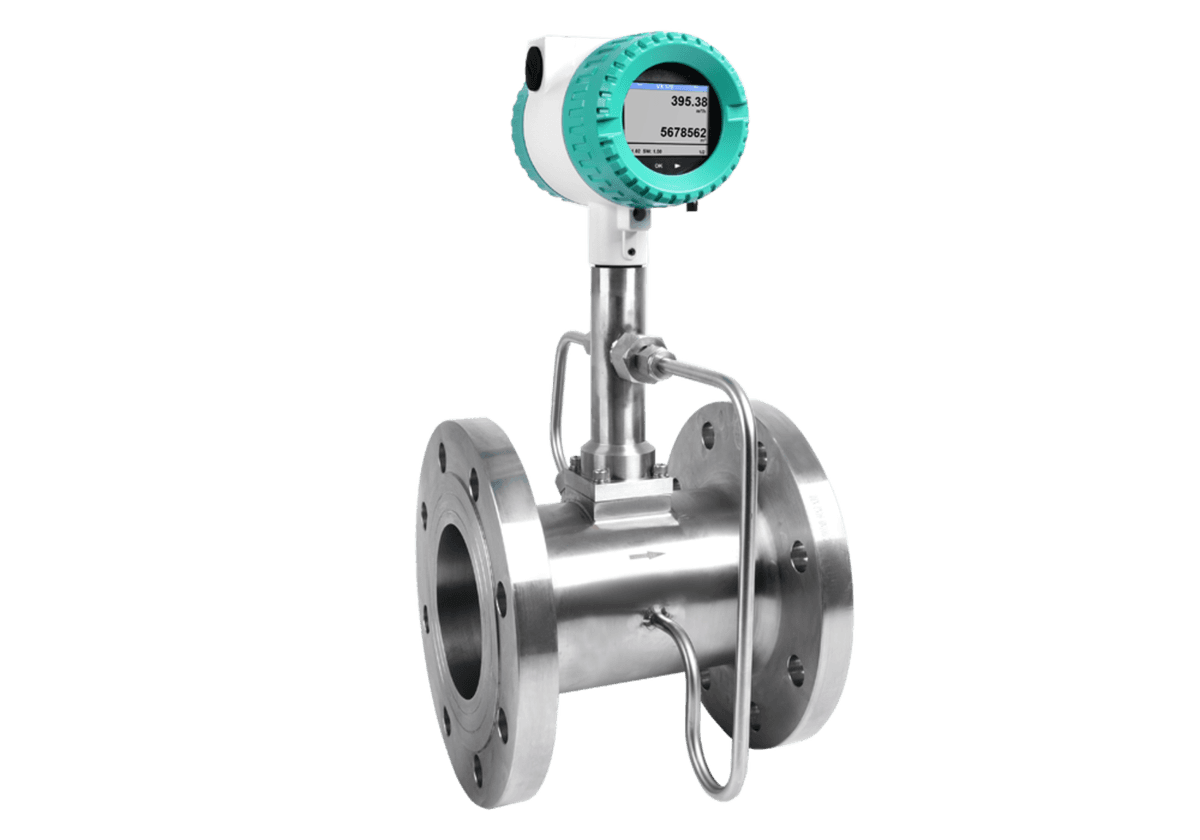

VX 570 – Caudalímetro Vortex para vapores, gases y líquidos

Caudalímetro Vortex versátil para múltiples medios y aplicaciones

El VX 570 es un caudalímetro Vortex de alta precisión y todoterreno diseñado para medir vapores saturados, vapores sobrecalentados, líquidos y gases mixtos. Proporciona medición de caudal volumétrico estándar, caudal volumétrico operativo y caudal másico con compensación integrada de presión y temperatura. Su innovador principio de medición Vortex garantiza precisión en diferentes medios y composiciones de gas desconocidas o variables, permitiendo supervisar y reducir consumo mientras aumenta la sostenibilidad en aplicaciones industriales complejas.

Resistencia extrema a condiciones de operación severas

El VX 570 se caracteriza por su capacidad de funcionamiento en condiciones extremas, con temperaturas de medición hasta 350 °C y presión de operación hasta 63 bar. La carcasa robusta de fundición de aluminio inyectada a presión soporta aplicaciones industriales duras, mientras que todas las piezas en contacto con los medios están fabricadas en acero inoxidable, proporcionando máxima resistencia a la corrosión y agresión química. Sin partes móviles internas, el dispositivo requiere bajo mantenimiento y ofrece operación confiable a largo plazo. Está dotado de medición de vibración de referencia integrada que lo hace insensible a vibraciones externas.

Versatilidad para gases conocidos y desconocidos

El VX 570 es apropiado para composiciones de gas desconocidas o cambiantes gracias a su principio de medición independiente de la composición. Disponible en tuberías desde DN 15 hasta DN 300 con conexiones roscadas o bridadas. Soporta cambios rápidos de temperatura y presión, así como grandes flujos másicos. Las interfaces estándar incluyen Modbus RTU (RS 485), Modbus TCP y M-Bus, permitiendo integración sencilla en sistemas existentes. Ideal para medición de vapor saturado, vapor sobrecalentado, líquidos y gases mixtos en procesos industriales complejos.

Especificaciones

• Medición de caudal volumétrico estándar, caudal volumétrico operativo y caudal másico
• Principio de medición: Vortex
• Independiente de la composición del gas
• Compensación integrada de presión y temperatura
• Rango de medición: 2 a 70 m/s
• Rango de presión: hasta 63 bar
• Rango de temperatura del medio: -40°C a +350°C
• Aplicaciones: Vapor saturado, vapor sobrecalentado, líquidos, gases mixtos, medios corrosivos
• Carcasa robusta de fundición de aluminio inyectada a presión
• Todas las piezas en contacto con medios en acero inoxidable
• Sin partes móviles, bajo mantenimiento
• Medición de vibración de referencia integrada (insensible a vibraciones)
• Disponible para tuberías DN 15 a DN 300
• Conexiones: Roscadas (G o NPT) o bridadas (PN 16)
• Precisión: ±1% del valor medido
• Interfaz Modbus RTU (RS 485) de serie
• Interfaces opcionales: Modbus TCP (Ethernet), PoE, M-Bus
• Salida analógica 4-20 mA disponible
• Pantalla integrada para visualización de parámetros
• Configuración ajustable mediante teclas de pantalla
• Contador principal restablecible a través de pantalla
