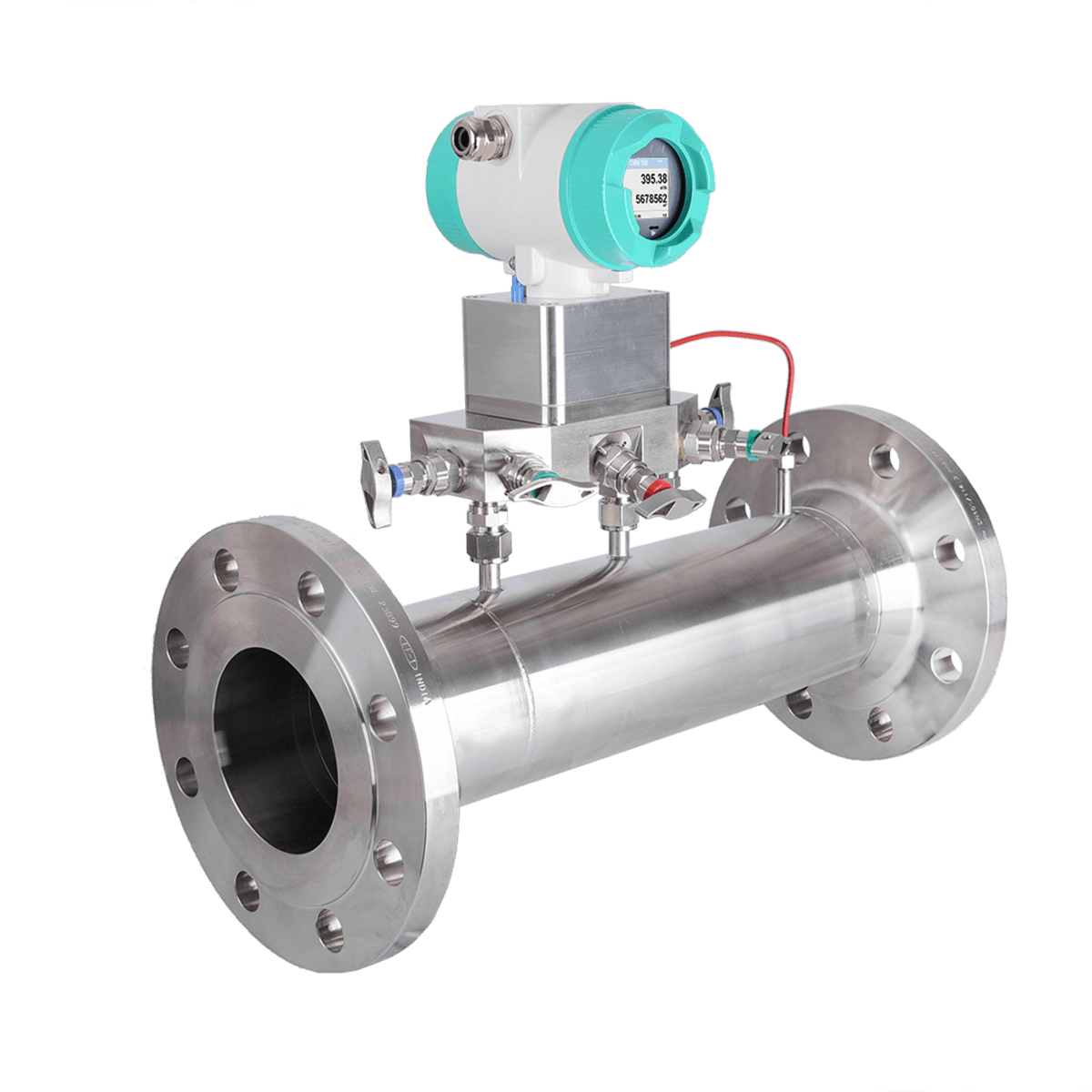

CMM 500 - Caudalímetro maestro del compresor de alta precisión

Medidor de referencia innovador para sistemas compresores

El CMM 500 constituye un caudalímetro de referencia de nueva generación, concebido específicamente para alcanzar mediciones de alta exactitud del volumen de descarga en compresores y para la contabilización de aire comprimido. Puede instalarse inmediatamente en la salida del compresor, permitiendo trabajar en aire comprimido con contenido de humedad elevado, para determinar el consumo volumétrico o para contabilización en aire seco. Su amplitud de medición superior a 1:130 junto con una precisión inferior al 0,5% del valor registrado representan atributos sin equivalentes en la industria.

Características técnicas avanzadas y capacidades operacionales

El equipo ofrece una caída de presión mínima, inferior a 70 mbar con flujo máximo, optimizando el desempeño energético. Es compatible con prácticamente cualquier gas mediante el ingreso de su densidad específica. Integra múltiples protocolos de transmisión: Modbus RTU, Modbus TCP, POE, MBus y salidas 4-20 mA. Proporciona mediciones de temperatura, presión, diferencial de presión y volumen normalizado conforme a DIN 1343 e ISO 1217.

Mantenimiento sin despresurizaciones del sistema

El servicio y mantenimiento se realizan en cualquier momento a través de la placa de montaje, incluyendo corrección del punto cero, drenaje de condensación y reemplazo del elemento sensor, sin necesidad de despresurizacióndel sistema, garantizando continuidad operacional.

Especificaciones

• Precisión < 0,5% confirmada por certificado DIN EN ISO/IEC 17025
• Gran intervalo de medición > 1:130
• Medición muy rápida, detección de picos, sin respuesta transitoria como en contadores de gas por ultrasonidos
• No se requieren largas secciones de entrada
• Pérdida de presión extremadamente baja, con caudal máx. < 70 mbar
• Utilizable para prácticamente todos los gases (introduciendo la densidad del gas respectivo)
• Rango de presión hasta 16 bar (g), 30 bar (g)/100 bar (g) bajo pedido
• Indicación directa del volumen normalizado Nm3, Nm3/h, según norma DIN 1343 o ISO 1217
• Otros valores medidos: Temperatura en °C o F, Presión, Presión diferencial en bar, psi, etc.
• Todas las señales de salida habituales: Modbus RTU, Modbus TCP, POE, MBus, 4-20 mA
• Versión ATEX para Gases altamente inflamables y combustibles en progreso
