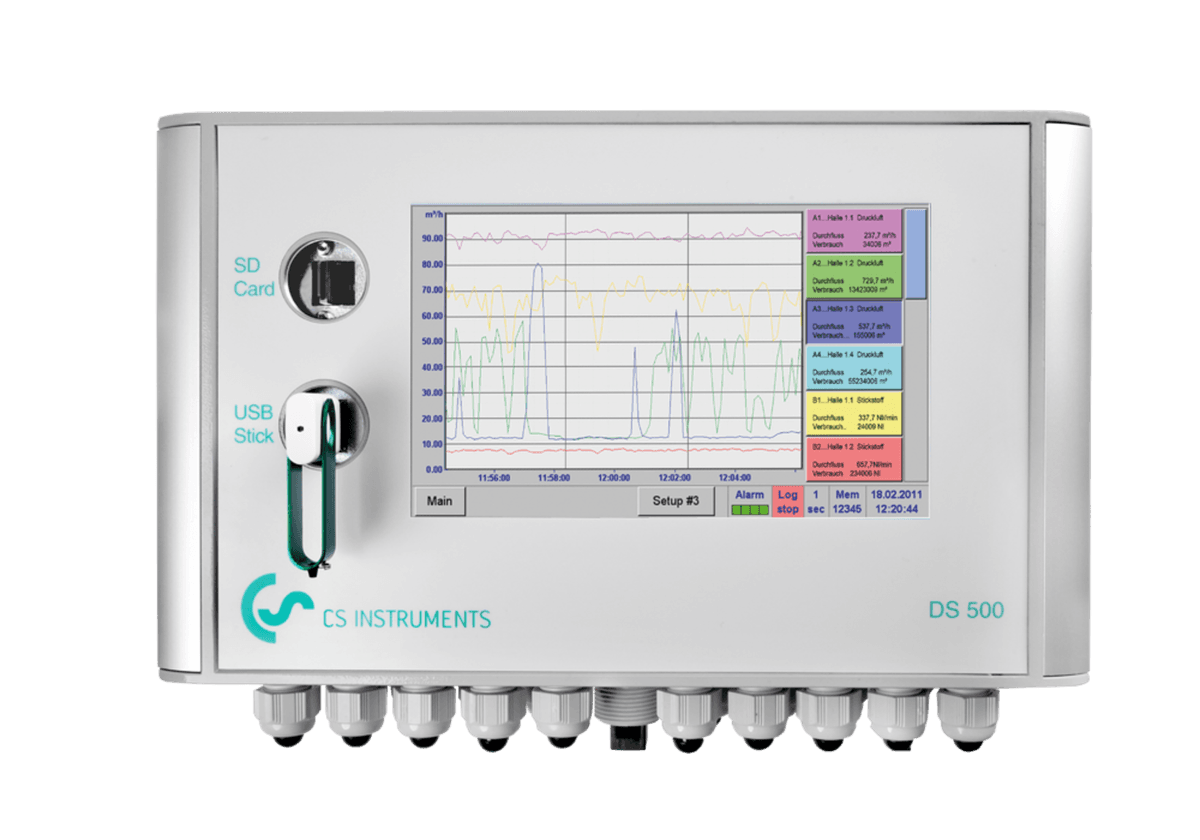

DS 500 – Registrador gráfico inteligente para aire comprimido y gases

Registrador inteligente para monitorización completa de aire comprimido y gases

El DS 500 es un registrador gráfico inteligente de última generación para aire comprimido, gases técnicos y procesos industriales. Permite registrar y evaluar datos de forma rápida y sencilla mediante una interfaz de pantalla táctil a color de 7". Todos los sensores se identifican automáticamente y son alimentados electricamente por el DS 500, simplificando significativamente la instalación. El equipo es ideal para análisis energético detallado según normativa DIN EN ISO 50001, medición de caudal y cálculo de fugas en sistemas de aire comprimido.

Versatilidad y conectividad avanzada

El DS 500 puede conectar hasta 12 sensores diferentes, incluyendo caudalímetros, sensores de punto de rocío, presión, temperatura, y contadores externos de otras marcas que dispongan de salidas analógicas de 4-20 mA. El equipo proporciona alimentación de voltaje interna a todos los sensores, eliminando costos adicionales. Dispone de 4 relés programables para control de alarmas, con hasta 32 valores umbral configurables. La función matemática integrada permite realizar cálculos internos para obtener indicadores clave típicos de plantas de aire comprimido, como coste en euros por metro cúbico generado, kWh por metro cúbico y consumo de líneas individuales.

Registro de datos y análisis energético integral

El DS 500 almacena todos los valores medidos en una tarjeta SD estándar de 2 GB, ampliable opcionalmente a 4 GB. Genera informes diarios, semanales y mensuales con costos en euros y lecturas de consumo en metros cúbicos para cada sensor. Ofrece acceso remoto a los datos a través de servidor web opcional, permitiendo consultar información desde cualquier dispositivo móvil, tableta u ordenador. Las interfaces disponibles incluyen Ethernet, RS 485 Modbus RTU/TCP, USB y SDI, proporcionando flexibilidad total de integración en sistemas existentes.

Especificaciones

• Pantalla táctil TFT en color de 7" para visualización de gráficos, curvas y estadísticas
• Conexión de hasta 12 sensores (analógicos o digitales) de cualquier marca
• Reconocimiento automático e identificación de sensores CS
• Alimentación interna de voltaje para todos los sensores conectados
• 4 relés programables (contactos de intercambio 230 VAC, 6 A máximo)
• Hasta 32 valores umbral configurables con asignación a los 4 relés
• Tarjeta SD estándar 2 GB, ampliable opcionalmente a 4 GB
• Medición rápida con tasa de muestreo de 10 ms para sensores analógicos
• Función matemática para cálculos internos y ratios de eficiencia
• Informes diarios, semanales y mensuales con costos y consumo
• Fuente de alimentación 100-240 VAC / 50-60 Hz (versión especial 24 VDC)
• Interfaz USB, Ethernet, RS 485 Modbus RTU/TCP, SDI
• Opcional: Servidor web para acceso remoto vía internet
• Opcional: Software CS Soft para evaluación gráfica y tabular de datos
• Carcasa de metal IP 65 para montaje en panel o pared
• Temperatura de operación: 0-50°C
• Temperatura de almacenamiento: -20-70°C
• Precisión según características de los sensores conectados
