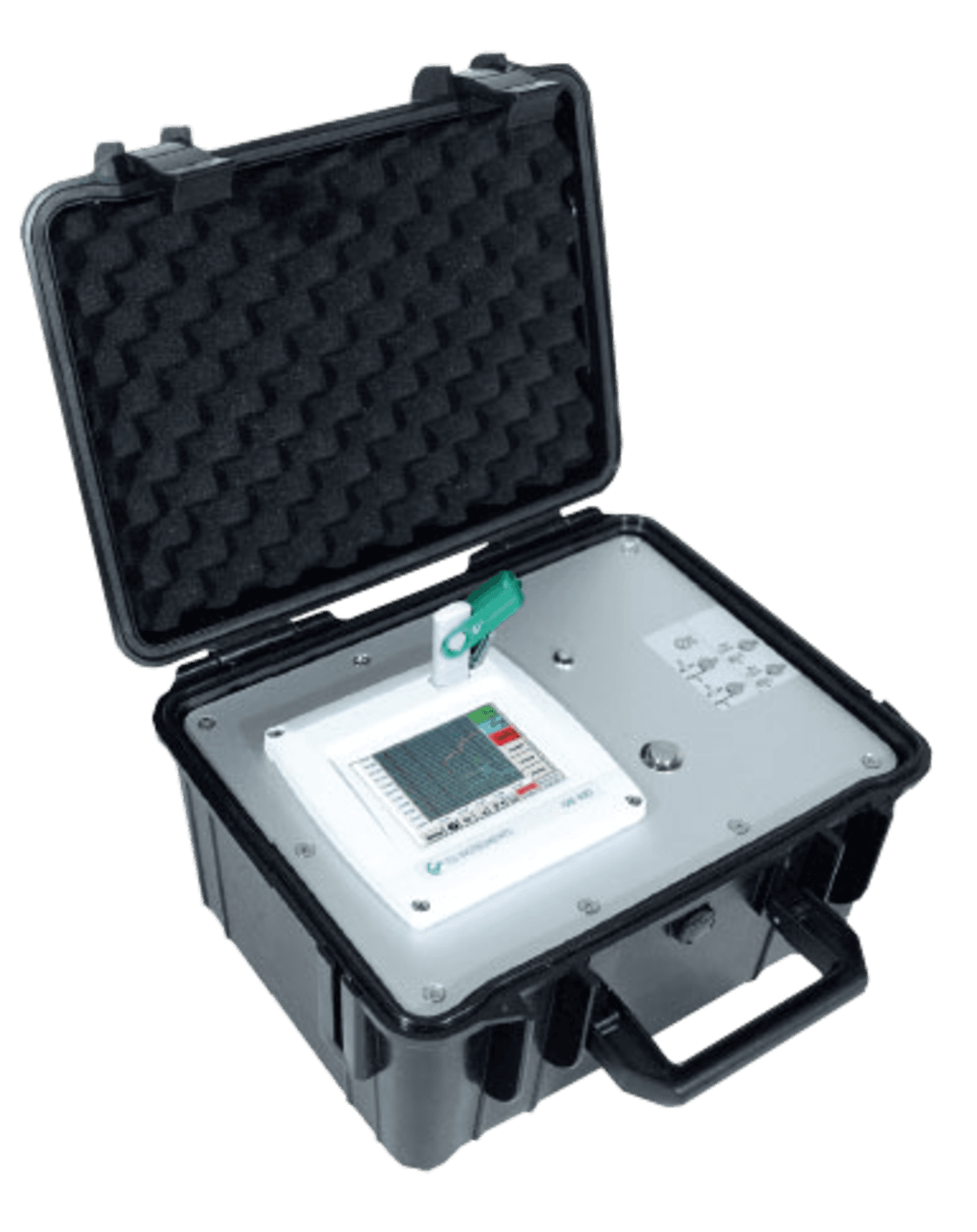

DS 400 – Medición de caudal para aire comprimido y gases

Registrador inteligente para monitorización de aire comprimido y gases

El DS 400 es un registrador gráfico diseñado para medir y registrar variables críticas del sistema de aire comprimido y gases técnicos. Está compuesto por el registrador DS 400 y el sensor VA 500 que trabajan en conjunto para proporcionar medición continua del flujo y consumo. Se instala y desmonta bajo presión mediante una válvula de bola de ½″, permitiendo capturar datos con visualización de tendencias que facilita la realización de auditorías energéticas y análisis de eficiencia.

Visualización clara y análisis de datos en tiempo real

El equipo cuenta con una pantalla gráfica táctil de 3,5" que muestra la evolución de los datos medidos con gráficas en diferentes colores. Posee 2 entradas de sensor para conectar caudalímetros y sensores de punto de rocío, permitiendo monitorizar múltiples variables simultáneamente. El registrador es reconocido automáticamente por el dispositivo, el cual proporciona tensión de alimentación a los sensores. Los datos se representan claramente en la pantalla y pueden ser exportados para análisis posteriores.

Versatilidad y opciones de expansión

El DS 400 permite la configuración libre de varios tipos de gases en su interfaz. Dispone de 2 relés de alarma con contactos de conmutación sin potencial, máximo 230 V y 3 A, para activar sistemas de alertas ante condiciones críticas. Como opciones adicionales, se puede integrar un registrador de datos de 2 GB (tarjeta SD) para almacenar hasta 100 millones de valores medidos, así como interfaces Ethernet y RS 485 con protocolo Modbus para integración en sistemas de automatización. También está disponible opcionalmente un servidor web incorporado para acceso remoto a datos desde dispositivos móviles.

Especificaciones

• Pantalla gráfica táctil de 3,5" para visualización de datos y tendencias
• 2 entradas de sensor para caudal y/o punto de rocío
• Alimentación interna integrada para los sensores
• Salida analógica de 4-20 mA de todos los sensores activos conectados
• 2 relés de alarma (contactos sin potencial, máx. 230 V, 3 A)
• Reconocimiento automático de sensores CS
• Opción: 2 entradas de sensor adicionales para presión, contadores de electricidad, etc.
• Opción: Registrador de datos con tarjeta SD de 2 GB (100 millones de valores)
• Opción: Interfaz Ethernet y RS 485 (protocolo Modbus)
• Opción: Servidor web incorporado para acceso remoto
• Opción: Funciones matemáticas y de sumatoria en software
• Compatible con sensores de caudal VA 500 y sensores de punto de rocío FA
