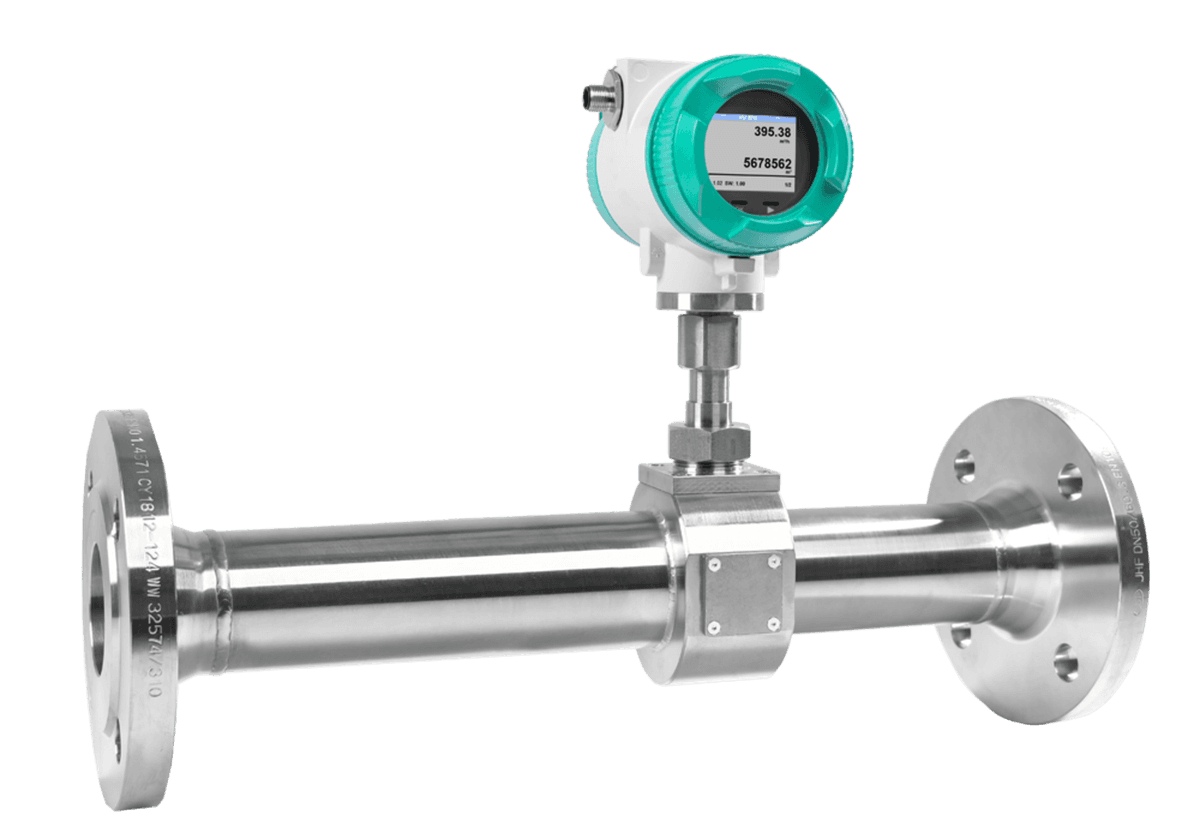

VU 570 – Caudalímetro ultrasónico Vortex para gases técnicos y gases mixtos

Caudalímetro ultrasónico Vortex para medición precisa de gases técnicos

El VU 570 es un caudalímetro Vortex ultrasónico especializado para la medición de caudal en gases técnicos, gases mixtos y aplicaciones industriales específicas como aire comprimido en producción de botellas PET, CO2, GLP, propano y criptón. Proporciona medición de caudal volumétrico operativo, volumétrico estándar y caudal másico mediante compensación integrada de presión y temperatura. Su innovador principio de medición ultrasónica garantiza precisión en diferentes tipos de gas, siendo especialmente apto para composiciones de gas desconocidas o variables y cambios rápidos de temperatura y presión.

Desempeño robusto sin componentes mecánicos móviles

El VU 570 se caracteriza por su construcción sin partes móviles, eliminando desgaste y requiriendo bajo esfuerzo de mantenimiento. Su carcasa robusta de fundición de aluminio inyectada a presión permite realizar aplicaciones industriales exigentes en entornos diversos. La pérdida de presión es insignificante gracias al bloqueo reducido del diámetro de la tubería. El dispositivo ofrece un rango de medición más amplio que los sensores Vortex convencionales, permitiendo mediciones precisas desde 0,3 m/s. Mide caudales tanto pequeños como muy altos con gran precisión en una amplia variedad de medios gaseosos.

Versatilidad y compatibilidad con múltiples gases

El VU 570 es apropiado para composiciones de gas desconocidas o cambiantes gracias a su medición independiente de la composición del gas. Disponible en tuberías desde DN 15 hasta DN 300 con conexiones roscadas o bridadas. Soporta cambios rápidos de temperatura y presión, así como grandes flujos másicos. Las interfaces estándar incluyen Modbus RTU, Modbus TCP y M-Bus, permitiendo integración sencilla en sistemas existentes. Compatible con aire comprimido y gases no corrosivos, con capacidad de adaptación mediante selección del tipo de gas.

Especificaciones

• Medición de caudal volumétrico estándar, operativo y caudal másico
• Principio de medición: Vortex ultrasónico
• Independiente de la composición del gas
• Compensación integrada de presión y temperatura
• Medición precisa desde 0,3 m/s
• Rango de medición más amplio que sensores Vortex convencionales
• Sin partes móviles, sin desgaste
• Pérdida de presión insignificante
• Carcasa robusta de fundición de aluminio inyectada a presión
• Adecuado para cambios rápidos de temperatura y presión
• Adecuado para grandes flujos másicos
• Disponible para tuberías DN 15 a DN 300
• Conexiones: Roscadas (G o NPT) o bridadas (PN 16)
• Rango de presión: hasta 40 bar
• Rango de temperatura del medio: -40°C a +100°C
• Interfaz Modbus RTU (RS 485) de serie
• Interfaces opcionales: Modbus TCP (Ethernet), M-Bus
• Salida analógica 4-20 mA disponible
• Precisión: ±1% del valor medido
• Aplicable a: Gases técnicos, gases mixtos, CO2, GLP, propano, criptón, aire comprimido en producción de botellas PET
