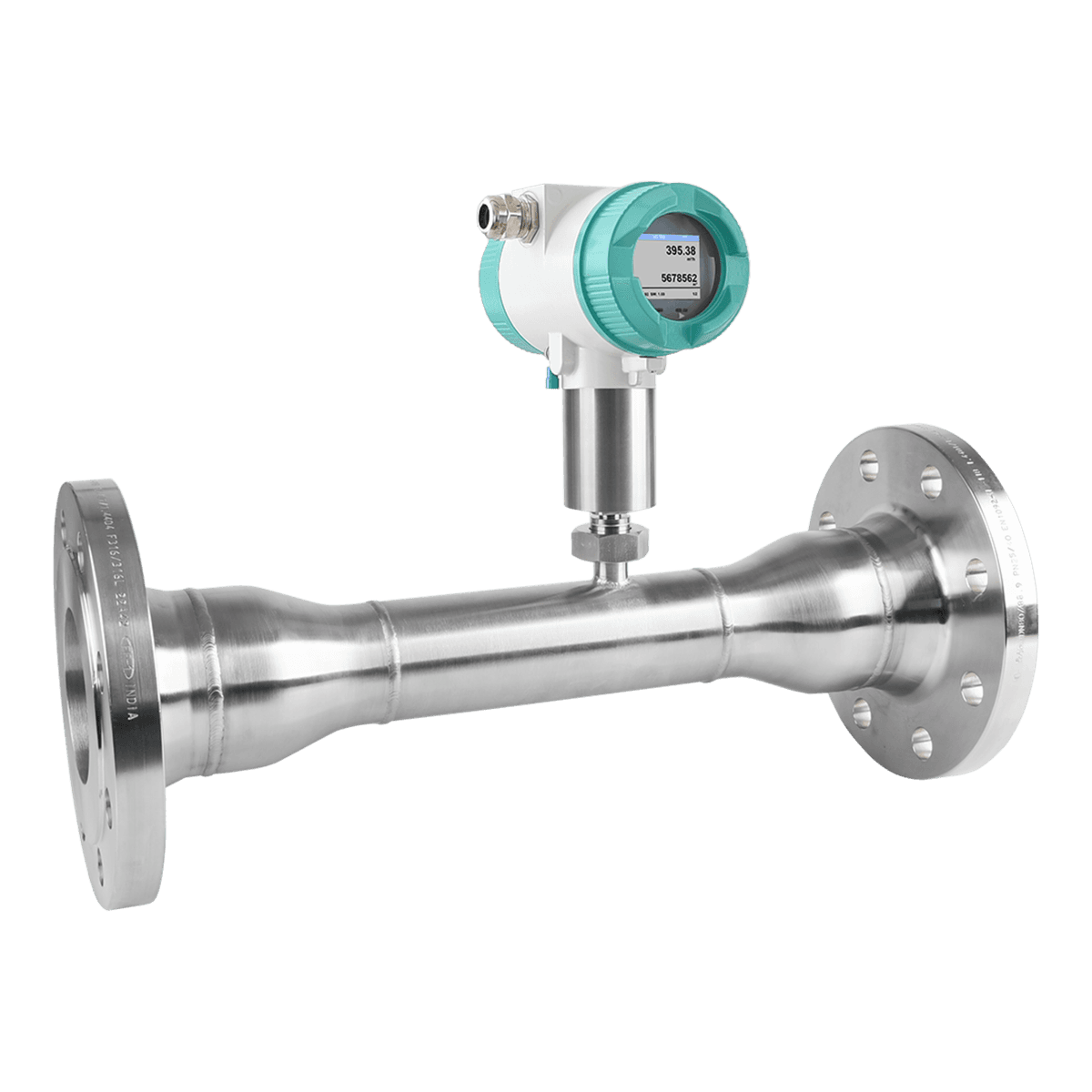

VD 570 – Caudalímetro robusto en línea de presión diferencial

Caudalímetro robusto de presión diferencial con sección integrada

El VD 570 es un caudalímetro de presión diferencial en línea suministrado con sección de medición integrada, diseñado específicamente para medir aire comprimido húmedo y gases técnicos directamente después del compresor. Utiliza un sensor de presión diferencial con sensibilidad única que mide con gran precisión incluso a velocidades inferiores a 2 m/s, permitiendo realizar mediciones de hasta 224 m/s en aire comprimido o 600 m/s en condiciones extremas. El amplio rango de medición de 1:130 facilita la medición precisa desde caudales extremadamente bajos hasta muy altos en un único dispositivo.

Cabeza de sensor removible y diseño robusto

Una característica distintiva del VD 570 es su cabeza de sensor desmontable que permite extracción rápida para calibración o limpieza sin necesidad de desmontar la sección de medición de la tubería. Durante este período, la sección de medición se sella con una tapa de cierre. La carcasa de fundición de aluminio inyectada a presión proporciona robustez contra impactos en áreas industriales exigentes, con clasificación IP 67. Todas las piezas en contacto con el fluido están fabricadas en acero inoxidable 1.4571, garantizando máxima resistencia a la corrosión. Incluye tubo de Pitot promediador para medición precisa con secciones de entrada más pequeñas.

Versatilidad para análisis energético y mediciones dinámicas

El VD 570 está especialmente diseñado para análisis energético según DIN EN ISO 50001, medición de caudal, cálculo de fugas en sistemas de aire comprimido y medición de eficiencia FAD. Su tiempo de reacción rápido de 100 ms lo hace apto para medición de procesos dinámicos. Disponible opcionalmente con homologación ATEX para gases altamente inflamables y combustibles, así como certificación DVGW para aplicaciones con gas natural. Incorpora medición integrada de temperatura y presión absoluta para calcular automáticamente la densidad y proporcionar resultados en volumen estandarizado para múltiples gases.

Especificaciones

• Rango de medición: 2 a 224 m/s / 600 m/s (aire comprimido)
• Rango de presión diferencial: 0,04 a 500 mbar para gases
• Precisión: ±1,5% del valor medido ±0,3% del fondo de escala
• Medición precisa desde < 2 m/s
• Sensor de presión diferencial integrado con sensibilidad única
• Tubo de Pitot promediador para medición precisa
• Rango de medición: 1:130 (amplio rango de aplicación)
• Cabeza de sensor desmontable para calibración y limpieza
• Carcasa robusta de fundición de aluminio inyectada a presión, IP 67
• Todas las piezas en contacto con fluidos en acero inoxidable 1.4571
• Medición de temperatura integrada
• Medición de presión absoluta integrada
• Cálculo automático de densidad para múltiples gases
• Tiempo de reacción: 100 ms
• Rango de temperatura del medio: hasta +180 °C
• Rango de presión: hasta 50 bar
• Interfaz RS 485 (Modbus-RTU), salida analógica 4-20 mA y pulsos de serie
• Display gráfico de 3,5" con pantalla táctil (opcional con data logger integrado)
• Hasta 4 sensores de entrada (opcional)
• Interfaces opcionales: Ethernet / RS 485
• Disponible con homologación ATEX para gases inflamables
• Disponible con homologación DVGW para gas natural
• Ideal para: Medición directa a salida del compresor, auditorías de aire comprimido, análisis FAD
