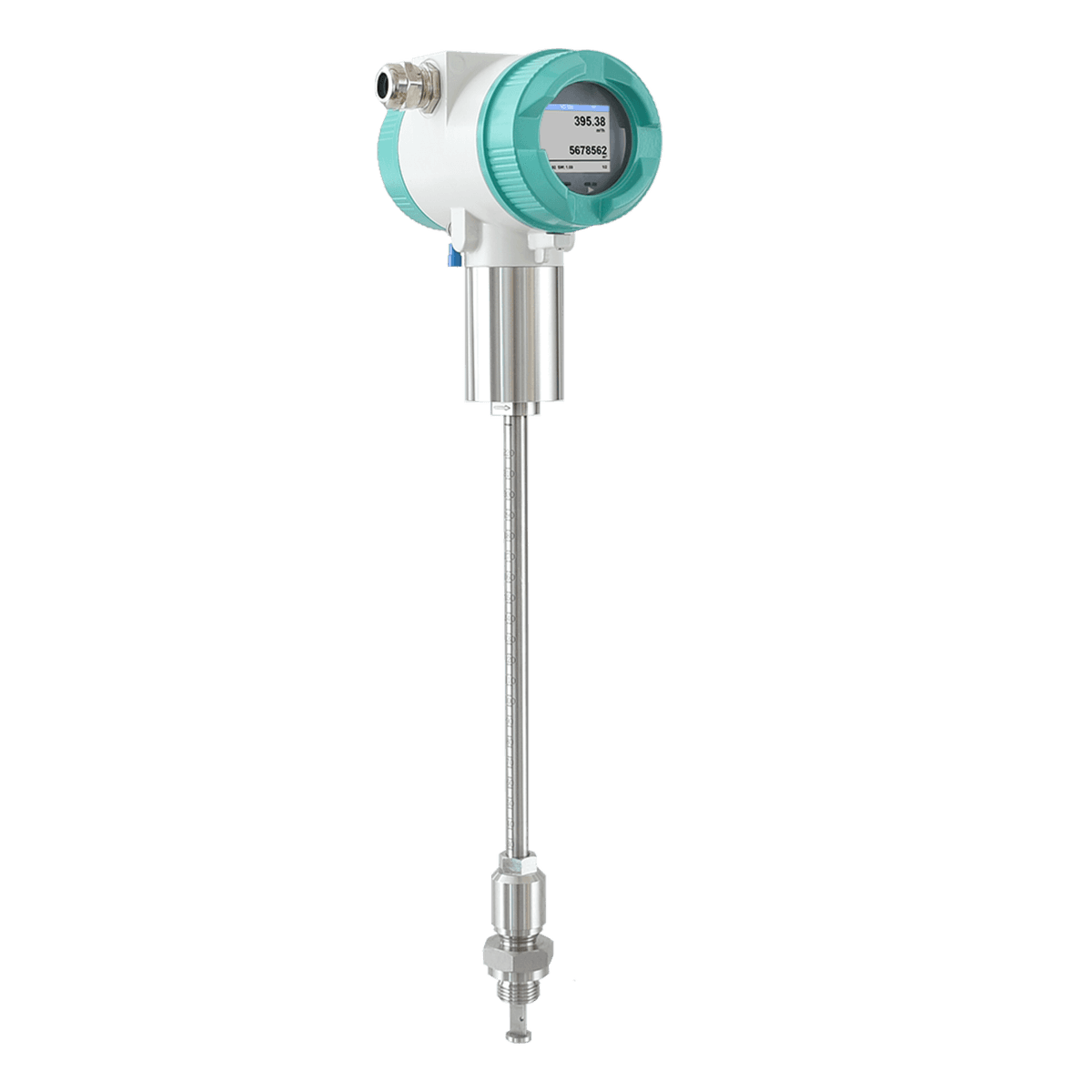

VD 550 – Caudalímetro robusto de inserción para aire húmedo

Caudalímetro robusto de inserción para aire comprimido húmedo

El VD 550 es un caudalímetro de inserción especialmente diseñado para medir aire comprimido húmedo y gases técnicos directamente después del compresor. Utiliza el principio de presión diferencial con sensor de presión diferencial integrado de precisión, midiendo la presión dinámica en la punta del sensor. Permite realizar mediciones de hasta 224 m/s en aire comprimido o 600 m/s en condiciones extremas. Se instala directamente en tuberías existentes desde 3/4" hasta DN 500, mediante montaje y desmontaje sencillo bajo presión con válvula de bola de 1/2".

Robustez extrema para entornos industriales exigentes

El VD 550 se caracteriza por su carcasa robusta de fundición de aluminio inyectada a presión, resistente a impactos para instalación en exteriores con clasificación IP 67. Todas las piezas en contacto con el fluido están fabricadas en acero inoxidable 1.4571, garantizando máxima resistencia a la corrosión. La punta del sensor es extremadamente robusta y fácil de limpiar, lo que lo hace ideal para aplicaciones industriales exigentes. El dispositivo proporciona medición rápida de caudal, consumo total, temperatura y presión, permitiendo análisis de eficiencia FAD de compresores y auditorías energéticas.

Versatilidad con homologaciones especiales

El VD 550 opera con rango de presión hasta 50 bar, con versiones especiales disponibles hasta 100 bar. El rango de temperatura del medio alcanza hasta 180 °C. Incluye medición integrada de temperatura y presión absoluta para calcular automáticamente la densidad y proporcionar resultados en volumen estandarizado para múltiples gases. Está disponible opcionalmente con homologación ATEX para gases altamente inflamables y combustibles, así como certificación DVGW para aplicaciones con gas natural. Tiempo de reacción rápido de 100 ms lo hace apto para medición de procesos dinámicos.

Especificaciones

• Rango de medición: 2 a 224 m/s / 600 m/s (aire comprimido)
• Rango de presión diferencial: 0,04 a 500 mbar para gases
• Precisión: ±1,5% del valor medido ±0,3% del fondo de escala
• Sensor de presión diferencial integrado de precisión
• Medición de temperatura integrada
• Medición de presión absoluta integrada
• Cálculo automático de densidad para múltiples gases
• Tiempo de reacción: 100 ms
• Rango de temperatura del medio: hasta +180 °C
• Rango de presión: hasta 50 bar (versión especial hasta 100 bar)
• Carcasa robusta de fundición de aluminio inyectada a presión, IP 67
• Todas las piezas en contacto con fluidos en acero inoxidable 1.4571
• Sensor de inserción desde 3/4" hasta DN 500
• Punta del sensor muy robusta, fácil de limpiar
• Montaje y desmontaje sencillos bajo presión mediante válvula de bola 1/2"
• Escala de profundidad para instalación precisa
• Interfaz RS 485 (Modbus-RTU), salida analógica 4-20 mA y pulsos de serie
• Disponible con homologación ATEX para gases inflamables
• Disponible con homologación DVGW para gas natural (hasta 16 bar)
• Ideal para: Medición directa a salida del compresor, auditorías de aire comprimido, análisis FAD
