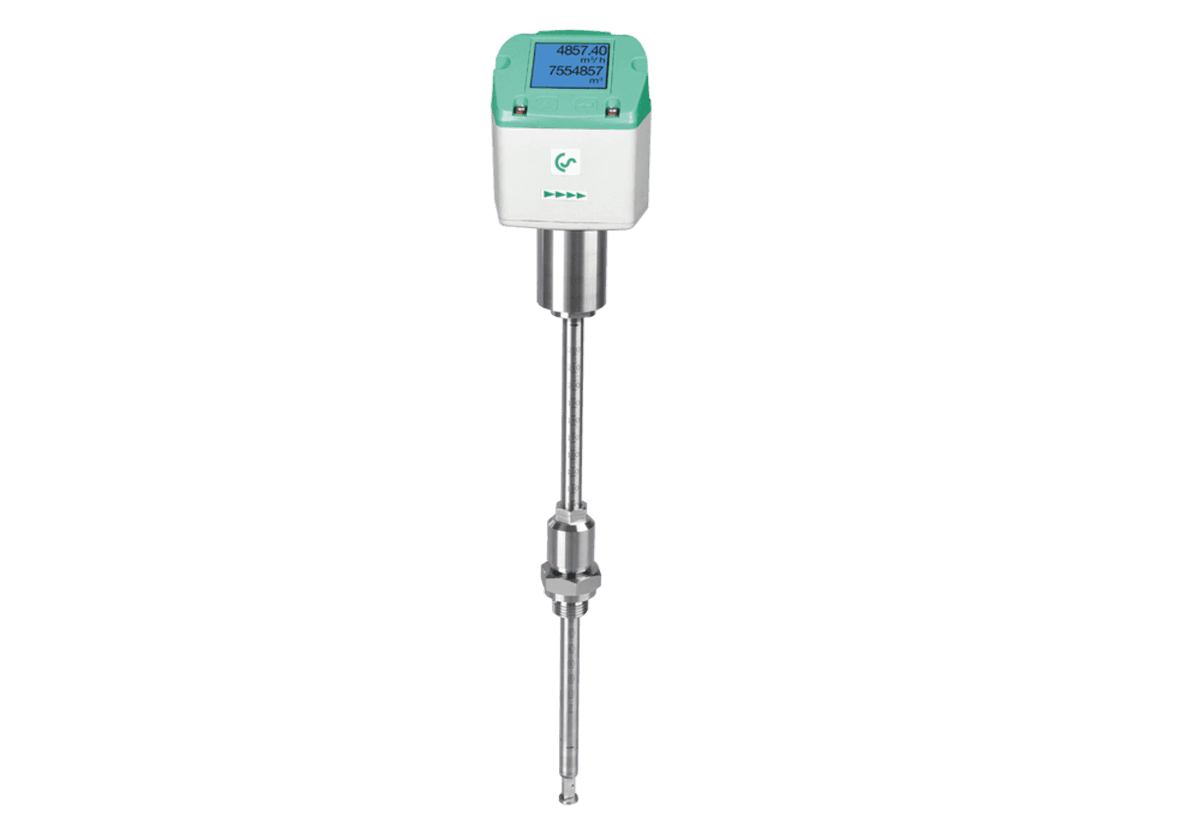

VD 500 – Caudalímetro para aire comprimido húmedo

Caudalímetro de presión diferencial para aire comprimido húmedo

El VD 500 es un caudalímetro en línea especialmente diseñado para medir aire comprimido húmedo y caliente directamente a la salida del compresor. Utiliza el principio de medición por presión diferencial, permitiendo realizar mediciones de hasta 600 m/s en condiciones de alta temperatura y humedad que no son adecuadas para otros principios de medición. El sensor integrado de presión diferencial de precisión mide la presión dinámica en la punta del sensor, determinando el caudal en función del diámetro de la tubería. La medición adicional de temperatura y presión absoluta permite calcular la densidad relevante para múltiples gases a diferentes temperaturas y presiones.

Capacidad de medición en condiciones extremas

El VD 500 está especialmente diseñado para aplicaciones que requieren medición directa a la salida del compresor, donde el aire comprimido presenta temperaturas elevadas y grado de humedad casi saturado con riesgo de condensación. Permite realizar mediciones de hasta 180 °C, lo que lo hace ideal para análisis de eficiencia FAD de compresores y auditorías de aire comprimido. El dispositivo se monta y desmonta bajo presión mediante una válvula de bola de 1/2", facilitando su instalación sin necesidad de desconectar la tubería. Es apto para tuberías desde DN 20 hasta DN 500, con sección de medición fabricada en acero inoxidable 1.4301.

Versatilidad para análisis energéticos y de procesos rápidos

El VD 500 permite realizar cálculos de consumo de aire comprimido en tiempo real, facilitando auditorías del aire comprimido según DIN EN ISO 50001 y análisis de eficiencia energética. Su tiempo de reacción muy rápido de 100 ms lo hace especialmente apto para medición de procesos rápidos. Compatible con aire, gases no agresivos y múltiples tipos de gas mediante selección del tipo de gas respectivo. Se instala preferentemente en tuberías horizontales o ascendentes, después del separador de agua en funcionamiento.

Especificaciones

• Rango de medición: 2 a 224 m/s / 600 m/s (aire comprimido)
• Rango de presión diferencial: 0,04 a 500 mbar para gases
• Precisión: ±1,5% del valor medido ±0,3% del fondo de escala (20-224 m/s)
• Precisión: ±1,5% del valor medido (>224 m/s)
• Principio de medición: Presión diferencial / Presión dinámica en la punta del sensor
• Sensor de presión diferencial integrado de precisión
• Medición de temperatura integrada
• Medición de presión absoluta integrada
• Cálculo automático de densidad para múltiples gases
• Tiempo de reacción: 100 ms (muy rápido para procesos dinámicos)
• Rango de temperatura del medio: hasta +180 °C
• Compatible con aire, gases no agresivos y mezclas de gases
• Aplicable desde DN 20 hasta DN 500
• Montaje y desmontaje bajo presión mediante válvula de bola 1/2"
• Sección de medida en acero inoxidable 1.4301 con válvula de bola
• Interfaz RS 485 (Modbus-RTU), salida analógica 4-20 mA y salida de pulsos de serie
• Muestra: Caudal, consumo total, temperatura y presión
• Instalación recomendada: Tuberías horizontales o ascendentes
• Ubicación: Después del separador de agua en funcionamiento
• Ideal para: Medición directa a salida del compresor, auditorías de aire comprimido, análisis FAD
