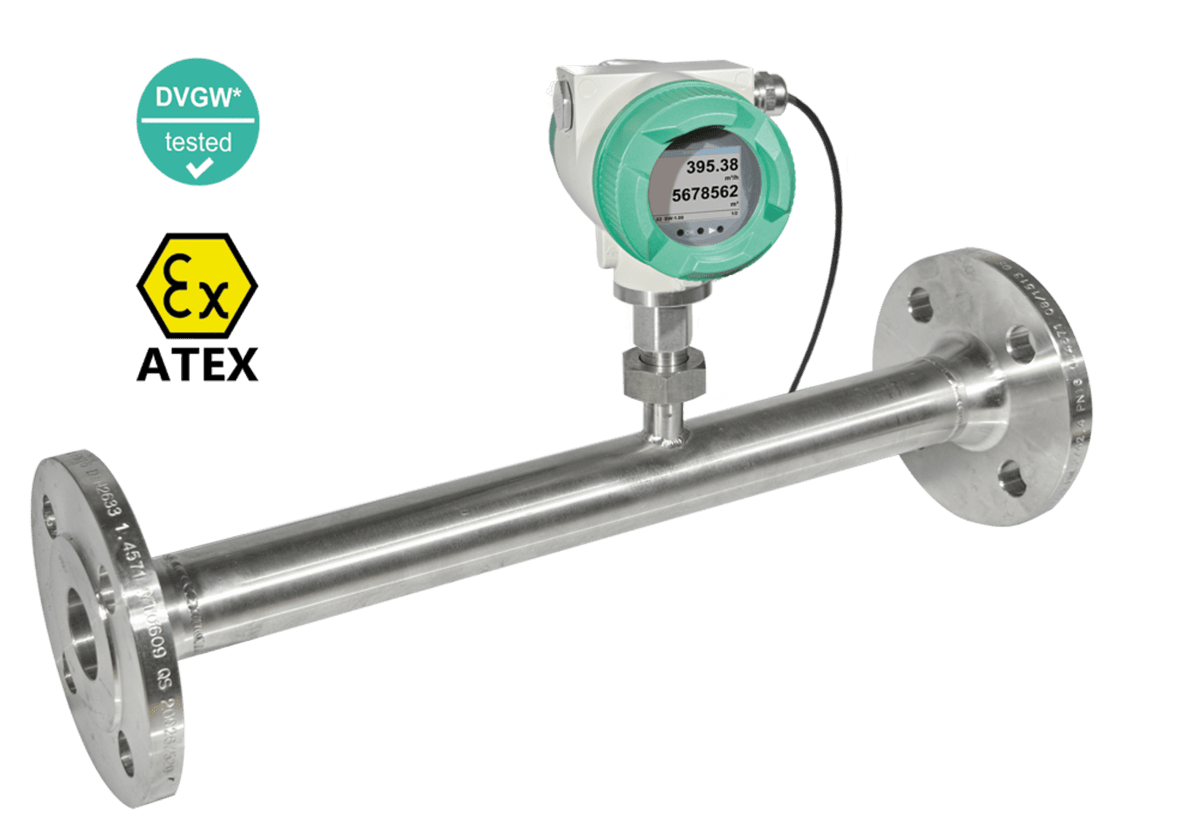

VA 570 – Caudalímetro con sección de medición integrada

Caudalímetro de precisión con sección de medición integrada

El VA 570 es un caudalímetro suministrado con una sección de medición integrada, diseñado específicamente para medir caudal y consumo en sistemas de aire comprimido y gases técnicos. Utiliza el principio de medición calorimétrica, proporcionando medición de flujo másico directo con salida de volumen estandarizado sin necesidad de compensación adicional de presión y temperatura. Su rango de medición de 1:1000 lo hace ideal para monitorizar desde los sistemas más pequeños hasta los más grandes, desde herramientas neumáticas hasta compresores principales.

Diseño robusto con cabeza de sensor removible

Una característica distintiva del VA 570 es su cabeza de sensor removible que permite extracción rápida y sencilla para calibración o limpieza sin necesidad de desmontar completamente la sección de medición. Durante este período, la sección de medición se sella con una tapa de cierre. La carcasa de aluminio inyectado a presión proporciona robustez contra impactos en áreas industriales exigentes, con clasificación IP 67. Todas las piezas en contacto con el medio están fabricadas en acero inoxidable 1.4571, garantizando máxima pureza y calidad superficial. El dispositivo se suministra con versiones de conexión roscada o bridada para instalación rápida y sencilla.

Versatilidad para aplicaciones especiales y homologaciones

El VA 570 opera con rango de presión hasta 16 bar, con versiones especiales disponibles hasta 40 bar. El rango de temperatura del medio alcanza hasta 180 °C. Está disponible opcionalmente con homologación ATEX para áreas explosivas y certificación DVGW para aplicaciones con gas natural hasta 16 bar. Sin piezas móviles, garantiza bajo mantenimiento y máxima confiabilidad. La pantalla integrada permite visualizar cuatro parámetros operacionales diferentes: caudal, consumo total, velocidad y temperatura.

Especificaciones

• Rango de medición: 0,1 a 92,7 Nm/s (versión estándar), hasta 224 Nm/s (versión alta velocidad)
• Medición de flujo másico con salida de volumen normalizado
• Precisión: ±1,5% del valor medido ±0,3% del fondo de escala (versión estándar)
• Precisión: ±1,0% del valor medido ±0,3% del fondo de escala (versión precisión)
• Rango de presión: hasta 16 bar (versión especial hasta 40 bar)
• Rango de temperatura del medio: hasta 180 °C (versión ATEX hasta 120 °C)
• Cabeza de sensor removible sin desmontaje de la sección de medición
• Carcasa robusta de aluminio inyectado a presión, IP 67
• Todas las partes en contacto con el medio en acero inoxidable 1.4571
• Disponible con versiones de conexión roscada (R o NPT) o bridada
• Pantalla local con 4 parámetros: flujo, consumo total, velocidad, temperatura
• Salidas estándar: 4-20 mA, impulsos, Modbus RTU (RS 485)
• Interfaces opcionales: Modbus TCP (Ethernet), PoE, M-Bus
• Disponible con homologación ATEX para áreas explosivas (II 2G Ex db IIC T4 Gb, II 2D Ex tb IIIC T90°C Db)
• Disponible con homologación DVGW para gas natural (hasta 16 bar)
• Unidades seleccionables: Nm³/h, Nm³/min, Nl/min, l/s, cfm, kg/h, kg/min, kg/s
