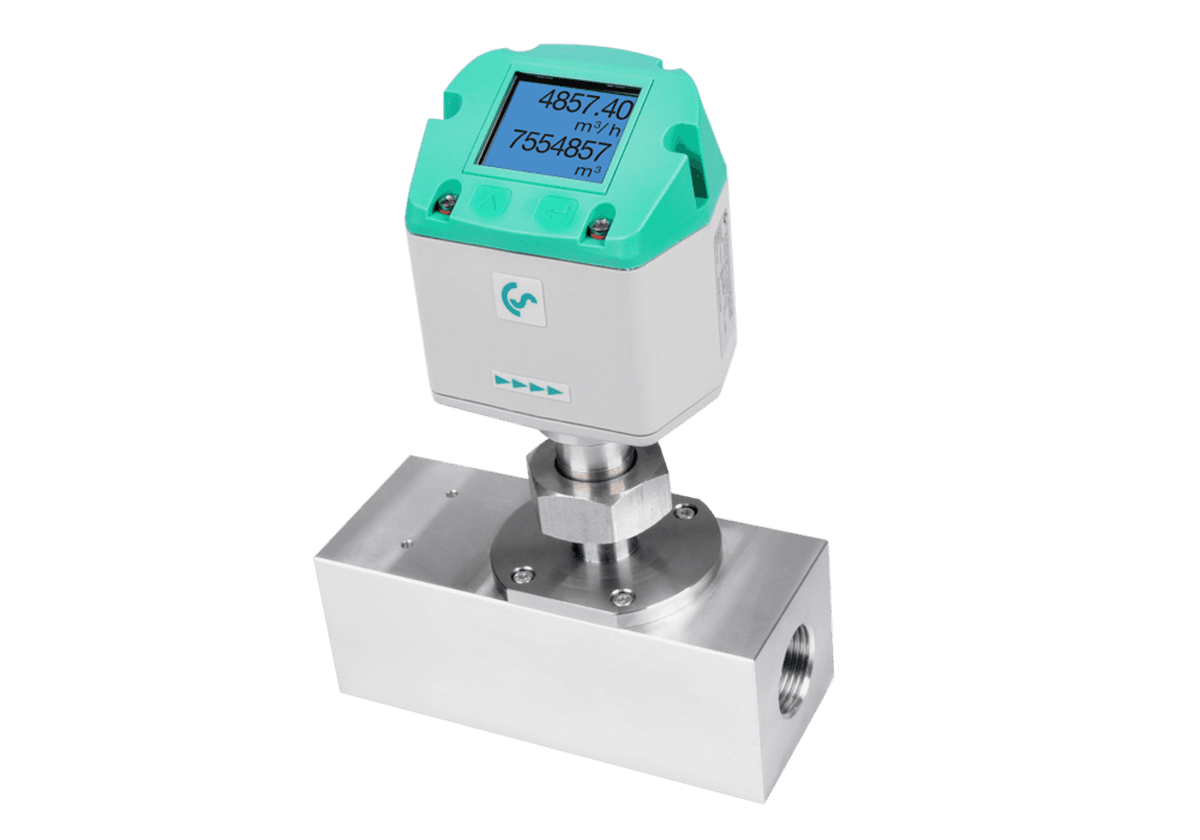

VA 521 – Caudalímetro compacto en línea para aire comprimido y gases

Caudalímetro compacto para monitorización energética integrada

El VA 521 es un caudalímetro compacto en línea especialmente desarrollado para integrar múltiples máquinas consumidoras de aire comprimido en una red de monitorización de energía. Proporciona medición de caudal másico con salida directa de volumen estandarizado sin necesidad de compensación adicional de presión y temperatura. Permite supervisar el consumo de cada máquina de forma individual y analizar los caudales de fuga con un solo dispositivo de medición, optimizando costos energéticos y aumentando la sostenibilidad.

Diseño ultracompacto para instalación versátil

El VA 521 se caracteriza por su construcción compacta y pequeña, ideal para instalación en espacios reducidos directamente en máquinas o aguas abajo del sistema de aire comprimido. Incorpora un enderezador de flujo integrado que elimina la necesidad de secciones de entrada y salida adicionales, facilitando su instalación en condiciones de espacio limitado. La pantalla digital de alto contraste puede rotarse hasta 180°, resultando especialmente útil para montajes aéreos o en posiciones complejas. El sensor es desmontable del bloque de medición, permitiendo su extracción para mantenimiento, limpieza o recalibración sin desmontar completamente la sección de medición.

Precisión en múltiples rangos de caudal

El dispositivo ofrece alta precisión tanto en caudales pequeños como en altos gracias a su tecnología calorimétrica de medición de flujo másico. Disponible para tuberías de 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″ y 2″. Sin partes móviles internas, el VA 521 requiere mínimo mantenimiento y operación confiable a largo plazo. Compatible con aire comprimido y gases no corrosivos como nitrógeno, oxígeno, argón y helio, con la posibilidad de ajustar el tipo de gas mediante configuración de constante.

Especificaciones

• Medición de caudal másico, salida de volumen estandarizado sin medición adicional de presión y temperatura
• Diseño compacto para instalación en espacios limitados
• Enderezador de flujo integrado, sin secciones de entrada y salida requeridas
• Pantalla digital giratoria hasta 180° para visualización en cualquier posición
• Alta precisión en caudales pequeños y altos
• Sensor removible para mantenimiento y recalibración sin desinstalación completa
• Sección de medición integrada permanece en línea durante servicio
• Sin partes móviles, bajo mantenimiento y confiabilidad operacional
• Compatible con aire comprimido y gases no corrosivos (N₂, O₂, Ar, He, etc.)
• Salida Modbus-RTU (RS 485) de serie
• Salida analógica 4-20 mA para caudal actual
• Salida de pulsos para consumo total (contador), aislada galvánicamente
• Interfaz opcional: M-Bus, Modbus TCP (Ethernet), PoE
• Conexión roscada interior G (métrica) o NPT estándar
• Disponible para tuberías 1/2″ a 2″ (DN 15 a DN 50)
• Rango de presión máxima: 16 bar (g) estándar, versiones especiales disponibles
• Rango de temperatura del medio: hasta +180 °C
• Funciones: Restablecer contador, selección de unidades, parametrización de interfaces mediante botones
• Configuración de tipo de gas mediante constante o selección de gas predeterminada
