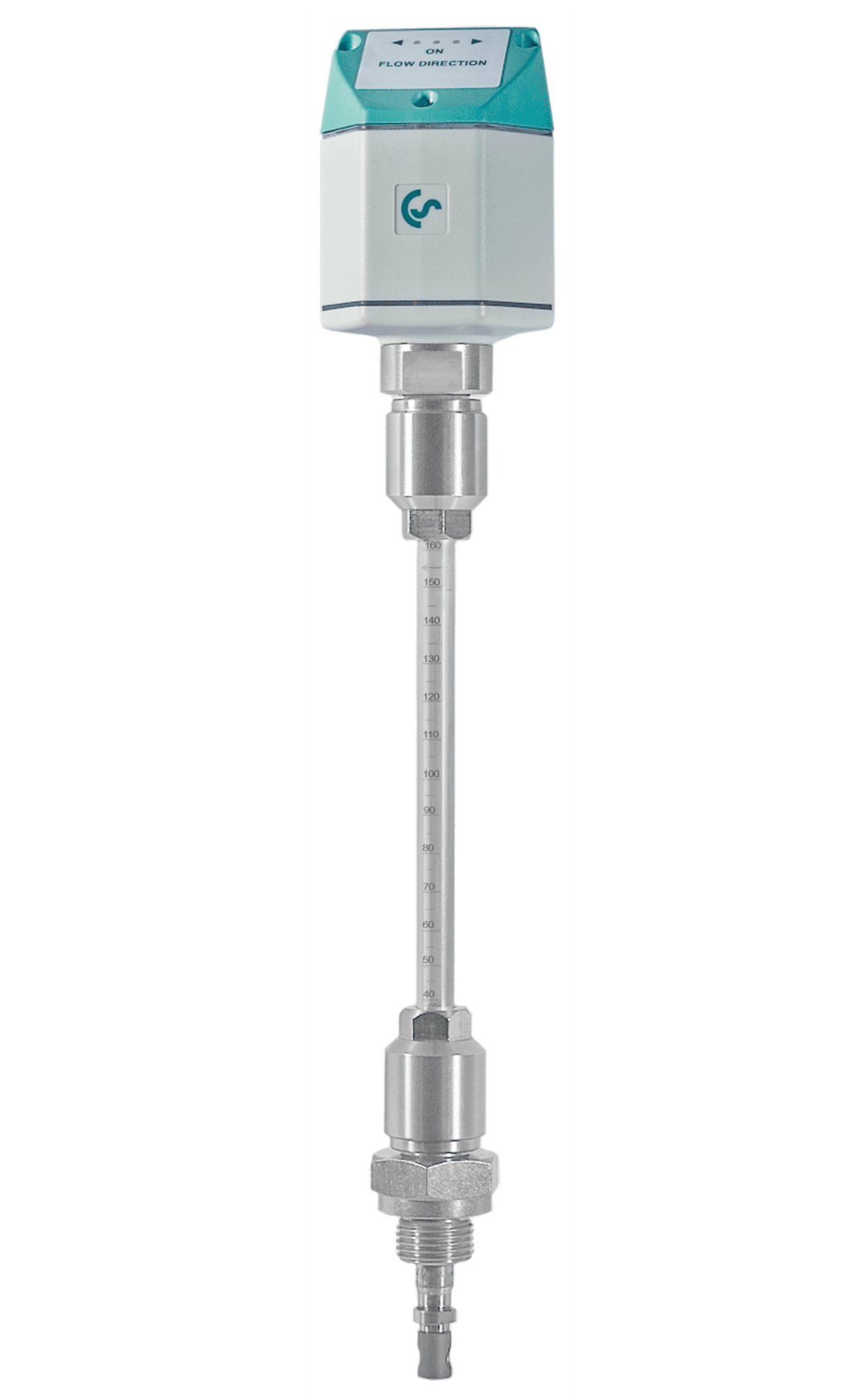

VA 409 – Interruptor direccional de flujo para sistemas de aire comprimido y gases

Interruptor direccional de flujo para sistemas de aire comprimido y gases

El VA 409 es un interruptor direccional térmico desarrollado para detectar y determinar la dirección de flujo del aire comprimido y gases técnicos, especialmente en tuberías circulares cerradas o conductos anulares. A diferencia de los interruptores de paleta mecánica convencionales, el VA 409 reconoce rápidamente los cambios más mínimos en la dirección de flujo sin requerir movimientos mecánicos, lo que garantiza mayor fiabilidad y precisión. La información de dirección se transmite como contacto sin potencial, permitiendo integración sencilla en sistemas de control de edificios o directamente a caudalímetros VA 5xx.

Detección rápida y precisa sin componentes mecánicos

El principio de funcionamiento térmico del VA 409 permite detectar cambios de flujo inferiores a 0,1 m/s, ofreciendo una respuesta extraordinariamente sensible incluso a variaciones minúsculas. Al no disponer de partes mecánicas móviles, el dispositivo es extremadamente robusto, no requiere mantenimiento y es insensible a vibraciones o desgaste mecánico. Dos diodos luminosos integrados muestran visualmente la dirección del flujo de forma inmediata, facilitando la supervisión visual en tiempo real.

Integración versátil en sistemas de monitorización

En combinación con dos caudalímetros VA 5xx, el VA 409 permite medir simultáneamente el aire comprimido de entrada y salida en conductos anulares con precisión metrológica. El contacto sin potencial (máximo 60 VDC, 0,5 A) se puede conectar a sistemas de automatización, registradores de datos o sistemas de control inteligente para generar alertas y activar funciones de control automatizado según la dirección del flujo detectada.

Especificaciones

• Detección de dirección de flujo mediante principio térmico
• Sensibilidad: cambios detectables <0,1 m/s
• Sin componentes mecánicos móviles
• Contacto sin potencial (normalmente cerrado, máx. 60 VDC, 0,5 A)
• 2 diodos luminosos para indicación visual de dirección
• Compatible con caudalímetros VA 500, VA 520, VA 550, VA 570
• Integración con sistemas de control de edificios (BMS)
• Rango de presión hasta 16 bar (g)
• Rango de temperatura del medio hasta +180 °C
• Carcasa robusta, clasificación IP 67
• Montaje sencillo en línea mediante conexión de rosca 1/2"
• Sin mantenimiento requerido
• Respuesta rápida sin inercia mecánica
• Piezas en contacto con el fluido en acero inoxidable
