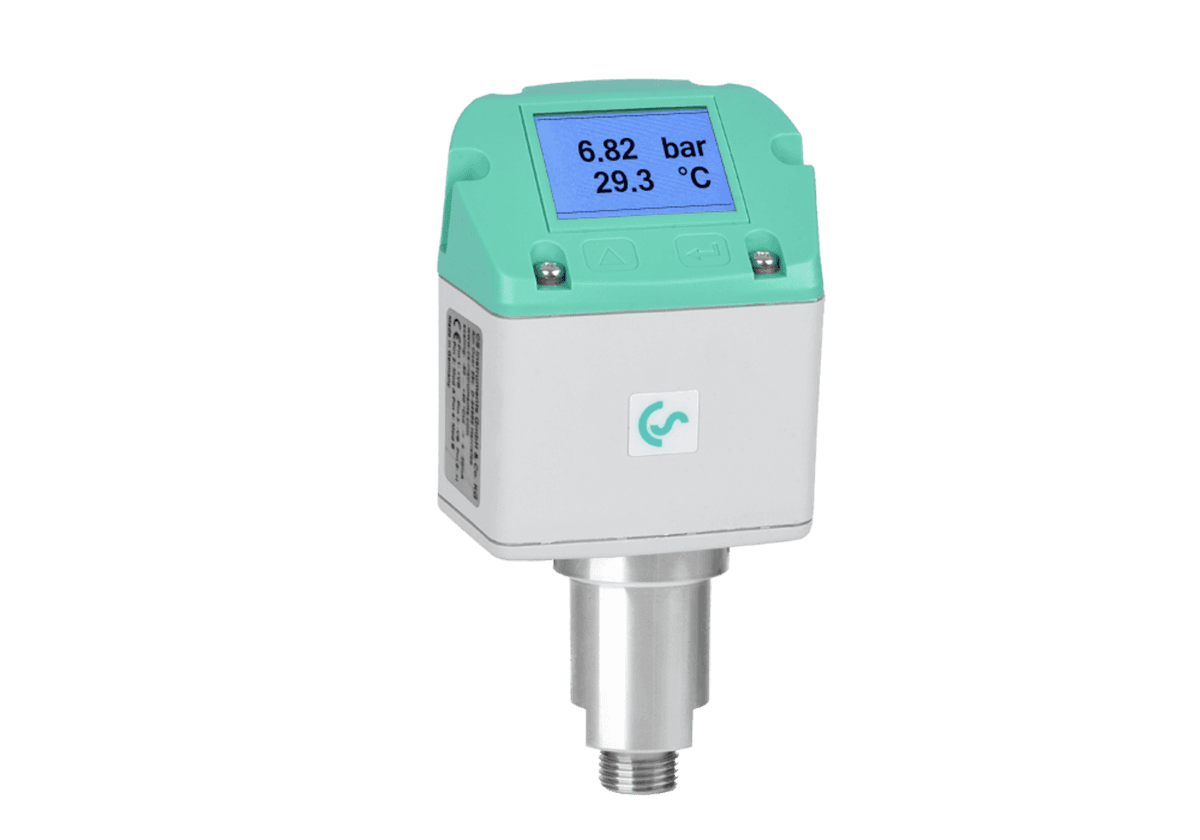

PTS 500 - Sensor 2 en 1 de presión y temperatura

Sensor dual de presión y temperatura para sistemas de aire comprimido y gases

El PTS 500 es un sensor de última tecnología que combina medición de presión y temperatura en un único dispositivo, brindando una solución versátil e integrada para monitorización de aire comprimido y gases técnicos. Ofrece mediciones precisas y confiables en entornos industriales exigentes, permitiendo supervisar simultáneamente ambos parámetros críticos en sistemas de aire comprimido, control de procesos y gestión energética. Su diseño compacto facilita la integración en instalaciones existentes sin necesidad de espacios adicionales para sensores separados.

Versatilidad de interfaces y resistencia a condiciones adversas

El PTS 500 incorpora piezas en contacto con el fluido fabricadas en acero inoxidable 1.4404, proporcionando máxima resistencia a la humedad y compatibilidad universal con gases y líquidos. Ofrece múltiples opciones de interfaz digital: Modbus RTU (RS 485), Ethernet (Modbus TCP) y M-Bus, permitiendo integración flexible en sistemas de control, tecnología de procesos y software de gestión de energía moderna. Incluye relé de alarma con valor límite ajustable mediante teclas para supervisión continua de presión y temperatura. Las conexiones a proceso están disponibles en rosca métrica G 1/2" o NPT estándar.

Flexibilidad de configuración y salidas opcionales

El sensor cuenta con múltiples opciones de salida configurables según necesidades específicas. La versión base incluye 1 salida analógica 4-20 mA y relé de alarma. Las versiones opcionales permiten agregar una segunda salida analógica 4-20 mA con 2 relés de alarma independientes para presión y temperatura. Disponible también con alimentación a través de Ethernet (PoE), eliminando la necesidad de cables de alimentación separados. Los rangos de presión son seleccionables desde -1 a 0 bar (vacío) hasta 0-50 bar, según requerimientos de la aplicación.

Especificaciones

• Sensor 2 en 1: Medición simultánea de presión y temperatura
• Rango de temperatura: -20 a +125 °C
• Exactitud temperatura: ±1,0 °C (-10 a +50 °C)
• Rangos de presión configurables:
  • B1: -1 a 0 bar (vacío, -14,5 a 0 psi)
  • B2: 0 a 1,6 bar (0 a 23,2 psi)
  • B3: 0 a 10 bar (0 a 145 psi)
  • B4: 0 a 16 bar (0 a 232 psi)
  • B5: 0 a 50 bar (0 a 725 psi)
• Exactitud presión: ±0,5% de escala completa (a 20 °C)
• Piezas en contacto con fluidos en acero inoxidable 1.4404
• Compatible con gases y líquidos
• Rango de temperatura de operación: -20 a +125 °C
• Rango de temperatura ambiente: -20 a +60 °C
• Rango de almacenamiento: -40 a +80 °C
• Clase de protección: IP 65
• Interfaz estándar Modbus RTU (RS 485)
• Interfaces opcionales: Ethernet (Modbus TCP), PoE, M-Bus
• Relé de alarma: valor límite ajustable mediante teclas (máx. 60 VCC, 0,5 A)
• Salida analógica 4-20 mA: 1 salida estándar, 2 salidas opcional
• Relés de alarma: 1 estándar, hasta 2 opcionales para presión y temperatura
• Alimentación: 18-36 VCC mediante SELV, 5W, o a través de Ethernet (PoE)
• Conexión a proceso: Rosca métrica G 1/2" o NPT 1/2"
• Salidas Modbus: Presión (hPa, mbar, bar, psi, etc.), Temperatura (°C, °F)
• Certificado de calibración de presión y temperatura incluido
