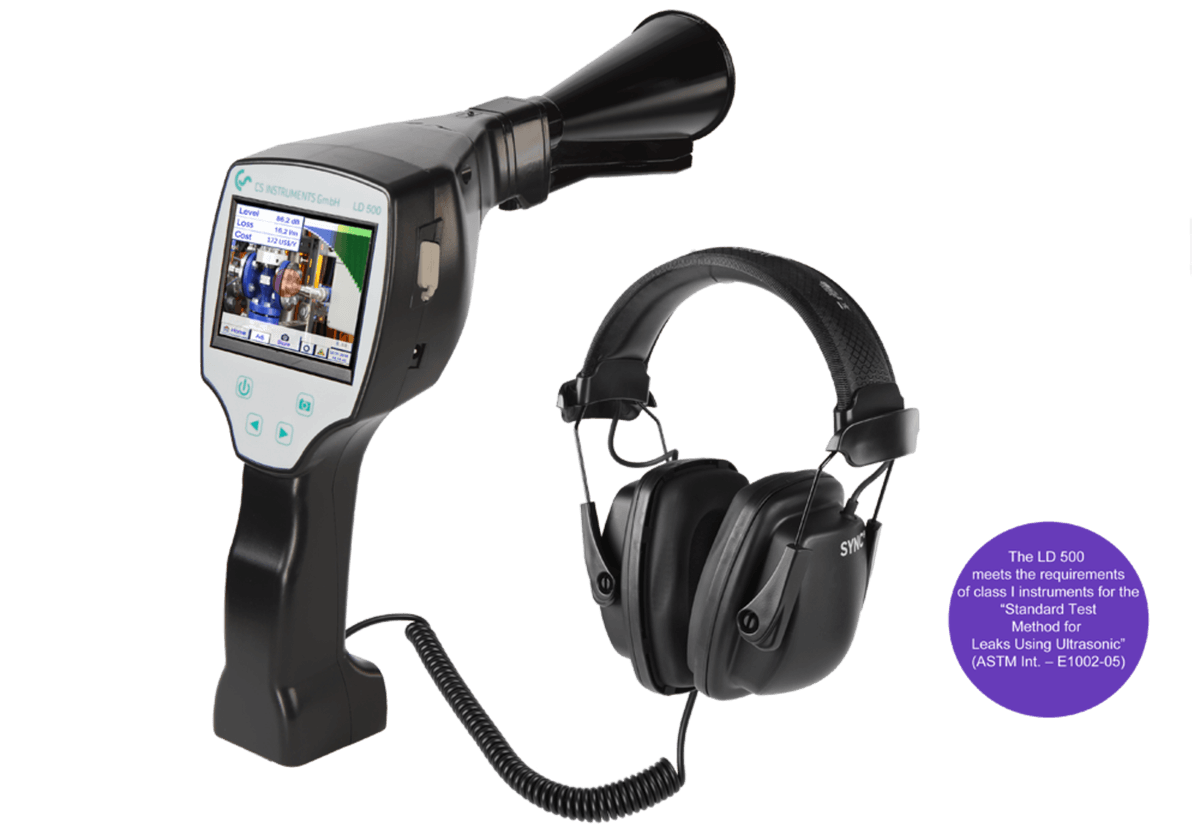

Detectores de fugas LD 500/LD 510

Detector de fugas ultrasónico con cámara acústica integrada

El LD 500/510 es un detector de fugas ultrasónico de nueva generación equipado con cámara acústica integrada para localizar, medir y documentar fugas de aire comprimido, vapor, gases técnicos y vacío. Utiliza 30 micrófonos MEMS digitales en conjunto con un FPGA y procesador para calcular y visualizar la imagen ultrasónica mediante el algoritmo de formación de haces. Convierte los ultrasonidos inaudibles al rango de frecuencia audible, permitiendo localizar con precisión incluso las más pequeñas fugas en entornos ruidosos durante la producción. La representación óptica de la fuga se muestra en tiempo real en la pantalla táctil de forma intuitiva.

Medición precisa de fugas y cálculo automático de costos

El detector incorpora un láser de medición de distancia que permite determinar con precisión la tasa de fuga en litros por minuto al apuntar directamente a la fuga. El dispositivo calcula automáticamente los costos anuales en euros basándose en el tamaño de la fuga detectada, mostrando el potencial de ahorro energético. Puede detectar incluso las fugas más pequeñas de 0,1 l/min, equivalentes a aproximadamente 1 euro anual de pérdida. El nivel automático adapta la sensibilidad al entorno y bloquea el ruido ambiental de forma fiable, permitiendo operar incluso durante la producción sin interrupciones.

Documentación completa y análisis de datos avanzado

Después de localizar las fugas, el dispositivo permite tomar fotografías, documentar la ubicación precisa mediante pantalla táctil y anotar medidas de reparación directamente en el equipo. Los datos se transfieren a través de USB o Bluetooth al software CS Leak Reporter para generar informes automáticos según norma ISO 50001. El LD 510 es el primer detector mundial con entrada de sensor adicional asignable libremente para conectar cualquier sensor CS, permitiendo medir simultáneamente punto de rocío, caudal, presión y temperatura para análisis energéticos integrales.

Especificaciones

• Cámara ultrasónica con 30 micrófonos MEMS digitales
• Algoritmo de formación de haces para visualización de imagen ultrasónica
• Pantalla táctil a color de alta resolución
• Conversión de ultrasonido inaudible a rango audible
• Medición de distancia mediante láser integrado
• Detección de fugas desde 0,1 l/min
• Cálculo automático de costos en €/año
• Nivel automático: adapta sensibilidad al entorno automáticamente
• Peso: solo 600 gramos
• Batería de iones de litio: duración de 9 horas de funcionamiento continuo
• Cambia de sensibilidad automática o manual durante operación
• 5 LED's con sensor de luz ambiental para iluminación inteligente
• Cámara integrada para fotografía de fugas
• Pantalla táctil para documentación en sitio
• Entrada jack 3,5 mm para auriculares insonorizados
• Tarjeta de memoria SD de 16 GB (100 millones de valores)
• Tubo de enderezamiento con punta de referencia
• 100 Leak Tags para identificar fugas en sitio
• Funda con correa para el hombro incluida
• Maletín de transporte con espejo parabólico
• Software CS Leak Reporter V2 para evaluación de datos
• Generación de informes según norma ISO 50001
• LD 510: Entrada adicional asignable para sensores CS (punto de rocío, caudal, presión, temperatura)
• Transferencia de datos a PC vía USB
• Opción de Bluetooth para transmisión a aplicaciones móviles
• Compatible con aire comprimido, vapor, gases técnicos y vacío
• Moneda de costo ajustable para diferentes países
• Cumple requisitos ASTM E1002-05 para instrumentos de clase I
